|
原材料
|
供貨商
|
規(guī)模
|
合作期
|
|
PPH顆粒料
|
北歐化工
|
全球塑料頂尖供應(yīng)商
|
20年
|
|
PPH板材
|
北歐化工
|
全球塑料頂尖供應(yīng)商
|
20年
|
|
PPH板材
|
德國新美樂
|
塑料供應(yīng)商的“勞斯萊斯”
|
20年
|
|
PPH板材
|
金天成
|
30年生產(chǎn)經(jīng)驗，貨到全國
|
15年
|
|
PPH管道
|
+GF+
|
瑞士著名的工業(yè)巨頭
|
20年
|

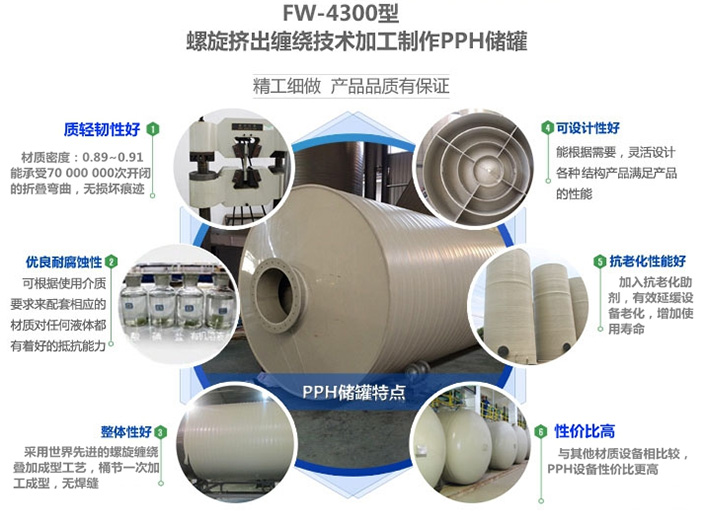

pph立式儲罐成型工藝采用螺旋擠出纏繞技術(shù)，品質(zhì)達(dá)到國際先進(jìn)水平,主要工序有罐體擠出纏繞、外部焊接、內(nèi)縫焊接、管口安裝等。
一、罐體擠出纏繞制作
罐體碰焊就是用PPH螺旋擠出纏繞機(jī)組使PPH顆粒料加工成罐體成型的工藝。系統(tǒng)采用將PPH顆粒熱熔后擠出后再鋼制模具上纏繞成罐體的工藝。
|
擠出纏繞的優(yōu)點(diǎn)：
◆生產(chǎn)效率比手工的高5-8倍
◆產(chǎn)品整體性好，無接縫，抗腐蝕、耐滲漏性好
◆產(chǎn)品平整美觀，實現(xiàn)罐體上薄下厚，降低價格
◆產(chǎn)品尺寸、形狀不受限制
◆產(chǎn)品為顆粒料加工成型，抗老化性能好
|
二、外部焊接制作

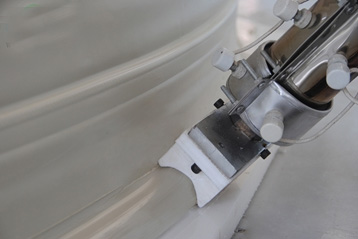

外部焊接就是用進(jìn)口自動擠出焊接機(jī)組使儲罐應(yīng)力最大部位實現(xiàn)大焊縫一次焊接成型的工藝。將與罐體性質(zhì)相同的全新PPH顆粒料熱熔在大焊縫處，與罐底、罐體成一體。
|
底部焊接工藝特點(diǎn)：
◆機(jī)械化、自動化程度最高，產(chǎn)品質(zhì)量穩(wěn)定
◆可按制品承受應(yīng)力特點(diǎn)來設(shè)計焊縫規(guī)格，使之充分發(fā)揮焊縫的整體性
◆產(chǎn)品整體性好，焊縫與母體一體，抗腐蝕、耐滲漏性好
◆可減少飛邊，接縫平整美觀
◆在PPH顆粒料中添加紫外線吸收劑，防止老化，延長了使用壽命。
|
三、內(nèi)部焊接制作

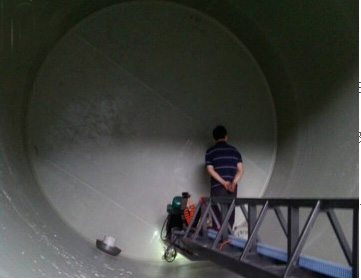

內(nèi)部焊接是采用自動長臂擠出焊接工藝，是所有工序中最重要的一步。將與罐體性質(zhì)相同的全新PPH顆粒料熱熔在內(nèi)部焊縫處，與罐底、罐體成一體，原理與外部焊接相同，只是其設(shè)備不同。
|
內(nèi)部焊接工藝特點(diǎn)：
◆機(jī)械化、自動化程度高，產(chǎn)品質(zhì)量穩(wěn)定
◆可按制品承受應(yīng)力特點(diǎn)來設(shè)計焊縫規(guī)格，使之充分發(fā)揮焊縫的整體性
◆產(chǎn)品整體性好，焊縫與母體一體，抗腐蝕、耐滲漏性好
◆可減少飛邊，接縫平整美觀
◆在PPH顆粒料中添加紫外線吸收劑，防止老化，延長了使用壽命。
|
四、管口安裝制作

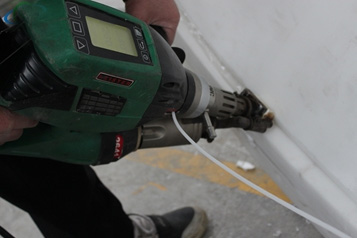

管口安裝是最后一道工序，等同于底部焊接的縮小版本，就是用進(jìn)口小型自動擠出焊接機(jī)組，將接管與法蘭焊接成型，再采用開孔器在罐體上開相應(yīng)尺寸的口徑，最后采用德國MUNSCH手提擠出焊接。
|
管口安裝工藝特點(diǎn)：
◆機(jī)械化、自動化程度最高，產(chǎn)品質(zhì)量穩(wěn)定
◆管口焊縫與罐體一體，焊接強(qiáng)度高
◆可減少飛邊，焊縫平整美觀
◆在聚丙烯顆粒料中中添加紫外線吸收劑延長了使用壽命。
|
|
聚丙烯（PPH）性能表
|
|
|
|
|
|
|
項 目
|
典型值
|
單位
|
測試方法
|
|
密度
|
905
|
㎏/m3
|
ISO 1183
|
|
熔流率(230℃/2.16㎏)
|
0.3
|
g/10 min
|
ISO 1133
|
|
熔流率(190℃/5.0㎏)
|
0.6
|
g/10 min
|
ISO 1133
|
|
屈服應(yīng)力(50㎜/min)
|
36
|
MPa
|
ISO 527-2
|
|
屈服變形(50㎜/min)
|
10
|
％
|
ISO 527-2
|
|
抗張模量(1㎜/min)
|
1650
|
MPa
|
ISO 527-2
|
|
Charpy沖擊強(qiáng)度,開槽（+23℃）
|
7
|
KJ/㎡
|
ISO 179/1eA
|
|
開槽（-20℃）
|
2
|
KJ/㎡
|
ISO 179/1eA
|
|
維卡軟化溫度B(50N)
|
95
|
℃
|
ISO 306
|
|
高密度聚乙烯（HDPE）性能表
|
|
|
|
|
|
|
|
|
|
|
|
項 目
|
典型值
|
單位
|
測試方法
|
|
密度（基本樹脂）
|
950
|
㎏/m3
|
ISO 1183/ISO 1872-2
|
|
密度（化合物）
|
960
|
㎏/m3
|
ISO 1183/ISO 1872-2
|
|
熔流率(190℃/2.16㎏)
|
＜0.1
|
g/10min
|
ISO 1133
|
|
熔流率(190℃/5.0㎏)
|
0.25
|
g/10min
|
ISO 1133
|
|
拉伸屈服應(yīng)力
|
25
|
MPa
|
ISO 527-2/ISO 1872-2
|
|
斷列伸長率
|
＞600
|
％
|
ISO 527-2/ISO 1872-2
|
|
Charpy沖擊強(qiáng)度,開槽（0℃）
|
16
|
KJ/㎡
|
ISO 179/1eA
|
|
蕭氏硬度（Shore D）
|
60
|
|
ISO 868
|
|
碳黑含量
|
≥2
|
％
|
ASTM D 1603
|
|
脆化溫度
|
＜-70
|
℃
|
ASTM D 746
|
|
耐環(huán)境應(yīng)力開裂（10％ lgepal），F(xiàn)50
|
＞10000
|
h
|
ASTM D 1693-A
|
|
熱穩(wěn)定性（210℃）
|
≥15
|
min
|
EN 728
|
|
材料選擇
|
|
|
|
|
|
|
1）耐腐蝕性能（耐化學(xué)性能） PPH/HDPE是一種非極性塑料，化學(xué)性能穩(wěn)定，除強(qiáng)氧化酸（發(fā)煙硫酸、濃硝酸）和對其有軟化或溶脹作用的有機(jī)化合物外，大部分化學(xué)介質(zhì)均可儲存。
|
|
2）耐熱性 PPH軟化溫度為150℃，可在100℃下安全長期使用。 HDPE的軟化溫度100℃，可在60℃下長期安全使用。
|
|
3:PP和PPH的塑料性能：主要是他們的熱膨脹系數(shù)
|
|
3）焊接性能好，同材質(zhì)產(chǎn)品可采用多種方法焊接，焊接系數(shù)可達(dá)0.9以上； 焊接質(zhì)量好，焊縫強(qiáng)度與母體強(qiáng)度基本相同。
|
|
4）產(chǎn)品壽命長，正確的使用，壽命可超過20年；苛刻條件下也能保證使用10年以上。
|
|
5）無毒、衛(wèi)生、環(huán)保，可儲存食品類物質(zhì)，材料可回收利用。
|
|
